Flockgeräte sind Geräte zum applizieren von Flock mittels Hochspannungstechnik. Diese werden unterteilt in sogenannte Handflockgeräte und Flockautomaten. Handflockgeräte gibt es in verschiedenen Standard Baugrößen, Flockanlagen werden meist entsprechend den kundenspezifischen Anforderungen gefertigt.




  VD 100 Handflockgerät
Handflockeinheit zur manuellen Beflockung von Flächen und flächigen Formteilen. Die neue Generation der Hochspannungserzeuger liefert noch bessere Flockergebnisse als mit konventionellen Geräten.

Anschlussspannung 230 Volt/ 50 Hz
Ausgangsleistung maximal 80 kV
LCD-Display für Spannungs- und Strom Ist- Soll- und Maximalwert
Kontrollleuchten für Erdanschluß, Störung, HS, Ein, Aus

Informationsblatt - download pdf (220kb)





  Zubehör:

Flockbecher
In den Größen:
L 267 x 172
M 165 x 165
S 116 x 116
Die entsprechenden Siebe sind in Ausführung grob und fein verfügbar. Bei dem Sieb der Grösse M bieten wir zur Verarbeitung von sehr feinen Flockfasern zusätzlich die Ausführung „Extra fein“ an.



  HS Kabel für Handflockbecher
Länge: 4 Meter
Weitere Längen und Ausführungen auf Anfrage erhältlich.


  Erd Kabel
Länge: 5 Meter
Die Auslieferung erfolgt mit stabiler Krokodilklemme. Diese garantiert eine sehr gute Verbindung mit dem zu beflockendem Teil.

Informationsblatt - download pdf (760kb)



MINI - Flockgerät
Das ERO MINI ist unser kleinstes Flockgerät für den Einstieg in die Beflockungstechnik. Vornehmlich findet dieses Gerät Anwendung in der Muster- und Kleinstserienbeflockung. Bedingt durch die Modulare Bauweise ist dieses Gerät in drei verschiedenen Sets lieferbar. Der Generator liefert 70 kV Leistung und kann mittels Netzteil an 230 Volt oder 3 Batterien a' 1,5 Volt betrieben werden.











Bild: Zubehör ERO MINI Entsprechend den Erfordernissen stehen drei verschiedene Applikatoren in den Durchmessern 60 mm 120 mm und 180 mm zur Verfügung.

    Handflockgerät VD 60 und VD 90
Beflockungsgerät mit Sensortechnik für ermüdungsfreies Beflocken von Klein- und Großserien. Die in der Elektronik integrierte Abschaltautomatik schützt den Betreiber vor unsachgemäßem Anschluß an das Netz. Die Baureihe besteht aus zwei Geräten mit wahlweise 65 kV oder 100 kV Hochspannungsleistung.
Die Geräte sind in einer umfangreichen Grundausstattung erhältlich, hierzu zählen Hochspannungs- und Erdkabel sowie drei verschiedene Applikatoren mit Sieben.



  Zubehör VD 60 und 90
Die Geräte sind in einer umfangreichen Grundausstattung erhältlich, hierzu zählen Hochspannungs- und Erdkabel sowie drei verschiedene Applikatoren mit Sieben.

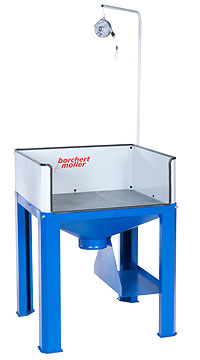

    Flocktisch FT 100/80
Der Flocktisch ist speziell konzipiert für die Beflockung mittels Handflockgeräten. Das im Flocktisch eingelegte Metallgitter dient als Gegenpol für die Beflockung und wird mit dem Erdkabel des Flockgerät verbunden. Die Form des Flocktisch verhindert starke Verschmutzungen durch Flock in der Werkstatt. Überschüssiger Flock kann am Trichter unterhalb des FT 100/80 aufgefangen und in den Prozeß zurückgeführt werden.

    Flockautomat RF 500
Das Beflockungsgerät RF 500 ist für den Einsatz zum Beflocken von waagrecht liegenden und ebenen Teilen ausgelegt, wie z.B. T-Shirts und Sportbekleidung. Besonders bewährt hat sich die Verbindung mit einem Druckkarusell, ist aber auch zum Anbau an Sonderanlagen geeignet.

Es können alle handelsüblichen, für die elektrostatische Beflockung geeigneten Flocksorten bis 2 mm Schnittlänge eingesetzt werden. Der komplette Flockbehälter mit integrierter Dosierung ist leicht auswechselbar, so daß ein Flockfarbwechsel schnell und einfach möglich ist.
Die Maschine ist fahrbar, dadurch kann sie einfach an Druckmaschinen positioniert werden. Der Elektrostat ist stufenlos von 0-90 kV regelbar.

Die Beflockungsdauer und die Dosiermenge sind stufenlos einstellbar. Das Grundgerät wird mit einer Flockbox von 500 mm Durchmesser geliefert. Die Bedienung mit Fußschalter ermöglicht auch bei Kleinserien ein automatisiertes Arbeiten. Durch die ebene Auflage der Teile und konstante Parameter von Abstand und Beflockungsdauer kann eine optimale Beflockungsqualität erreicht werden.


Zubehör:
  3-D Flockkabine
Kabine zur Beflockung von dreidimensionalen Flächen wie z.B. Schmucketuis, Bälle, Dekoartikel etc. Die Kabine wird mittels HS-Kabel an den VD-100 HS-Generator angeschlossen.
Durch die geschlossene Form kann der Flockverbrauch im Vergleich zu pneumatischen Systemen deutlich reduziert werden. Die Abmessung der Kabine ist 800 x 800 x 800mm.

    Beflockungsgerät EPF
Das Flockgerät EPF wird für die manuelle elektrostatisch-pneumatische Beflockung von Formteilen, Oberflächen und Hohlräumen eingesetzt. Es ist besonders geeignet zur Beflockung schwieriger Formteile mit Vertiefungen (wie z.B. bei Kfz-Handschuhfächern oder bei Profilen mit Hinterschneidungen). Der im Flockbehälter befindliche Flock wird durch eine Dosierschnecke in einen Gebläsekanal ausdosiert. Die Drehzahl der Dosierschnecke ist stufenlos regelbar. Der über ein Sieb dosierte Flock wird durch ein regelbares Gebläse abgesaugt und zur Flockpistole transportiert. Durch eine spezielle Hochspannungsdüse mit Becherelektrode wird der Flock auf das zu beflockende Teil geblasen. Je nach Bedarf können verschiedene Elektroden geliefert werden.

Das Gerät besteht aus:
  • Vierkantprofilgestell, fahrbar mit 4 feststellbaren Lenkrollen
  • Flockvorratsbehälter mit Fassungsvermögen von ca. 10 kg Flock
  • Einschub-Steuergerät für Gebläse und Dosierung
  • Einschub-Elektrostat mit Anzeigegerät für Hochspannung und Strom,
  • Kontrolleuchten für Erdüberwachung und Betrieb, Hochspannungsanschluß,
  • Buchse für Fernbedienung , Anschlußschraube für Erdkabel
  • Hochspannungskabel mit Handgriff und auswechselbarer, Becherelektrode
Geräte der neuen Generation verfügen über eine moderne Anlaufsteuerung für das Gebläse sowie einem Wahlschalter von Automatik auf Handbetrieb.

    Flockkabine FK 1000/800
Die Die Flockkabine FK 1000/800 ist geeignet sowohl zum Beflocken von Formteilen (in Verbindung mit einem Handflockgerät) als auch als Reinigungskabine von fertig beflockten Teilen unter Verwendung von Druckluft. Durch den mittels des Ventilators erzeugten Unterdruck wird während dem Beflockungsvorgang auftretender Überschußflock in der Kabine zurückgehalten und abgesaugt. Die FK 1000/800 besteht aus einem stabilen Kabinengehäuse, auswechselbaren Erdgitter , Absauggebläse mit Filter- und Auffangsack, einer Ablagefläche für Hilfsgeräte und einer Leuchtstoff-Lampe zur Ausleuchtung des Arbeitsraums.

Technische Daten:
  • Aufstellfläche: ca. 1500 x 800 mm
  • Arbeitsfläche: ca. 900 x 800 mm
  • Anschlußspannung: 400 V, 3/N, 50 Hz
  • Anschlußleistung: ca. 0,6 kW

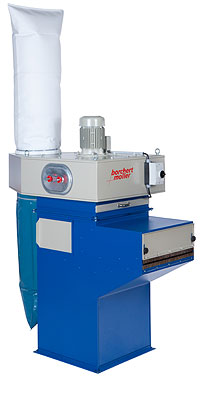

    T-Shirt Reinigungsmaschine R-TS
Die Reinigungsmaschine Typ R-TS ist besonders geeignet zum schnellen Reinigen beflockter T-Shirts und Sportbekleidungen von überschüssigem Flock.
Die Funktionsweise setzt sich zusammen aus einer Kombination von schütteln, bürsten und absaugen. Durch diese Verfahrensweise wird eine bestmögliche Reinigung von Textilien erreicht. Durch einen verstellbaren Schieber mit Bürstenleiste kann die Öffnung des Arbeitsbereichs den unterschiedlichen Materialstärken angepaßt werden. Die Reinigungsmaschine kann in den Arbeitsbreiten 600mm und 700mm geliefert werden.

    Flockanlage Flock 500
Halbautomatische Flockmaschine zum Beflocken von ebenen Objekten. Der Klebstoffauftrag sowie die Trocknung und Reinigung erfolgen separat. Die Bandgeschwindigkeit sowie die Drehgeschwindigkeit der Dosierbürste ist stufenlos regelbar. Der Dosierkasten mit HS Elektrode kann in der Höhe verstellt werden um die bestmögliche Einstellung für die Beflockung verschiedenster Bauteilabmessungen zu erreichen. Das Untergestell in einer soliden Schweißkonstruktion umfaßt das Transportband mit Antrieb, sowie Auffangraum für Flock. Der Elektrostat, sowie Schalt- und Anzeige-instrumente sind in einem separaten Kontrollschrank eingebaut. Die Flock 500 hat eine Dosierbreite von 500mm. Selbstverständlich können diese Anlagen in Abmessung und Ausführung gemäß Ihren Wünschen konzipiert werden.
